ごーまるギヤ改ベルトユニット ご注文はこちら

すでにごーまるギヤダウンユニットをご利用いただいているユーザ様がベルト大プーリー小プーリーおよびマウントカラーを追加していただければベルトによる減速が可能なユニットをご用意しました。
減速比・適合サイズ表より、ご希望の組み合わせをお選びください。

設計変更について
適合表 減速比・適合ベルトサイズ表
ベルト、大小プーリーの価格表
仕様説明書 組み図(HTML) 組み図(PDF)
ベルトユニット、ギヤ改ベルト説明
構成部品 ギヤ改ベルト正規パーツ
オプションパーツ写真
各ユニット間のパーツ互換表
推奨使用条件 モータ出力:500W以下
プロペラ:13インチ以下
セル数:7〜10セル

ギヤ改ベルトユニット ギヤ改ベルト構成例(減速比:4.92)
基本ユニット   \7,920(税込)
大プーリー 64歯(T64) \4,686(税込)
小プーリー 13歯(T13) \1,9580(税込)
ベルト 70MXL \572(税込)
穴径追加工 Φ4.00mm \770(税込)
  合計 \16,236(税込)
モーター(別売り)

すでにギヤダウンユニットをご購入のユーザ様は
基本ユニットの代わりにG635マウントカラーをお求め下さい。

(注)
・写真のベルトは使用不可につき、ゴム系ベルトを ご用意しています。
・モータは弊社では取り扱っておりません。
・シャフト穴径Φ4.00〜Φ5.00mmへの追加工は\770(税込)。
 小プーリー追加工と穴径表
ギヤ改ベルトユニットを組み込んだテスト機のご紹介
by ドクター角倉
スカイトレーナ20 スホーイ30
スカイトレーナー20 スホーイ30

電動機ユニット一覧に戻る


減速比、適合ベルトサイズ表
(注)ベルト装着時のプーリー外径寸法は、ベルトの厚みを
考慮しますと、直径で約1.5ミリ程大きく見ておいてください。

     T50
外形=Φ31.83
T56
Φ35.71mm
T60
Φ38.30mm
T64
Φ40.89mm
T11
外形=
Φ6.61mm
減速比=4.54
適合ベルト=
 59MXL
5.09
 63MXL
5.45
 67MXL
5.81
 70MXL
T12
Φ7.25mm
4.16
 59MXL
4.66
 63MXL
5.00
 67MXL
5.33
 70MXL
T13
Φ7.90mm
3.84
 59MXL
4.30
 63MXL
4.61
 67MXL
4.92
 70MXL
T14
Φ8.55mm
3.57
 60MXL
4.00
 65MXL
4.28
 67MXL
4.57
 70MXL
T15
Φ9.19mm
3.33
 60MXL
3.73
 65MXL
4.00
 68MXL
4.26
 71MXL


ベルト、大・小プーリー価格表

ベルト価格表 プーリー価格表
プーリー(小) プーリー(大)
59MXL 各572円
(税込)
T11 2,134円(税込) T50 3,542円(税込)
60MXL T12 各1,958円
(税込)
T56 4,048円(税込)
63MXL T13 T60 4,554円(税込)
65MXL T14 T64 4,686円(税込)
67MXL T15 2,024円(税込)
68MXL
70MXL
71MXL

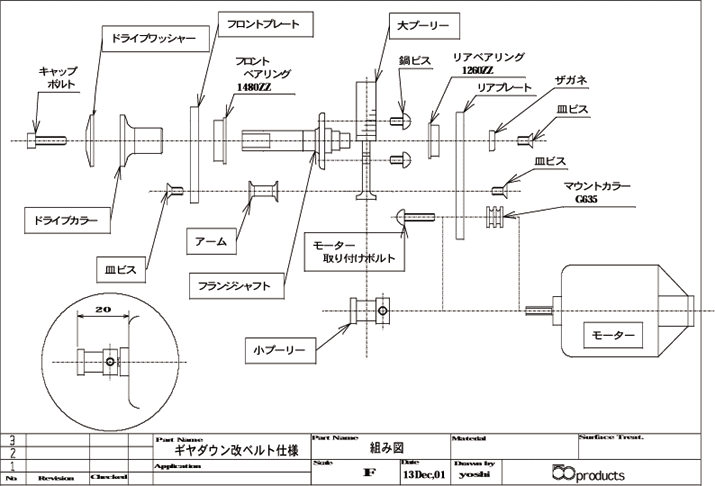

ギヤ改ベルト 組み図 組み図(PDF)
ギヤユニット改ベルト仕様組み図
