ごーまるギヤユニットの設計変更について
日ごろ、ごーまる製品をご愛用いただきましてありがとうございます。
より良く進化していくために、ごーまるギヤユニット、ギヤ改ベルトユニットの設計変更をさせていただきました。
板厚等の変更点がありますが、既存の各パーツは従来どおり何の問題も無く組み付けができます。
変更内容
１．フロントプレート、リアプレートの板厚の変更
２ミリ厚から２．５ミリに変更し剛性を高めました。
２．ベアリングの固定方法
フロント、リアプレートのベアリング挿入穴は、アルマイト処理後機械加工し、ベアリング外径寸法に対して、凡そ０．０１5ミリの締め代になる様に機械加工し、圧入してあります。

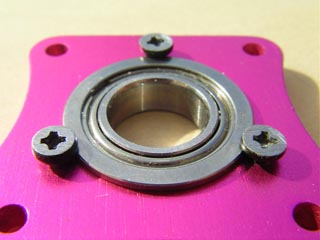

フロントプレート、リアプレートのベアリングツバ外周位置にΦ１．６穴が１２０度等配で３ヵ所あけてあります。 この穴を使ってもベアリングを固定できます。 方法としては、Ｍ２のタッピングスクリュを使い、穴にスクリュをネジ込み、スクリュ頭部裏側の平らな部分でベアリングツバを抑えます。
この場合、頭部がフランジシャフトのフランジ部と干渉しますので締め付け後、頭部を平らにカットしてください。
 |
 |

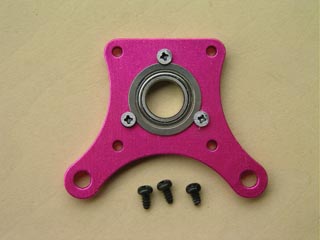

| 新プレートとM2x4タッピングスクリュー |
ねじの頭をヤスリで少し削る。
この時、ベアリングに削りカスが
入らないようにテープで被っておく。 |
３．京商適応の穴廃止
京商適応の、１２０度等配Φ２の穴３箇所は、廃止しました。
出荷対応日時
２００３年１１月１０日出荷分より
以上の変更内容について、ご質問等ございましたら何なりとメールいただければ幸いです。
|
２００３年１１月５日
５０プロダクト (有)ヨシカワ
吉川芳秋 |
|
